Der Fall: Bringt funktionsfähig mehr Schotter bei eBay.
Der Patient: Aus einer Laborauflösung habe ich ein
HP-Oszilloskop abgestaubt. Die 180er Serie bestand aus einem sogenannten Mainframe (Blechgehäuse mit Bildschirm und Leerfächer), in dem Zeitbasis und Vertikalverstärker als Einschubmodule Platz finden. 4 Kanäle, 50 MHz Bandbreite, analog mit Bildspeicherröhre
Das technische Datenblatt datiert auf Oktober 1971... Soviel zum Alter und so sah das Gerät äußerlich auch aus. Hätte ich es nicht selbst abgeholt und ins Auto geladen, hätte ich schwören können, es stand die letzten Wochen unterm Baum auf einer Schafswiese.
Die Diagnose:
-
• Hauptschalter kaputt
-
• 3 von 4 Wahlschaltern für die Eingangskopplung defekt
-
• der Wahlschalter für die Zeitbasis kann sich nicht für einen Bereich entscheiden
Leider habe ich es versäumt, richtige Bilder vom Reparatur- und Reinigungsvorgang zu machen. Ich habe aber Bilder vom Innenleben gemacht, um mir nicht merken zu müssen, wo welcher abgelötete Draht hinkommt. Sehr hilfreich für JEDE Reparatur, kleine eingeschlossen!
Die Bilder will ich schon alleine deswegen nicht vorenthalten, weil man so einen Aufbau nicht mehr oft sieht.
Von der Zeibasis gibts leider keine Bilder. Bei ihr habe ich die Schleifkontakte lediglich gereinigt. Die Metallflächen sind als vergoldete Pads direkt auf die Leiterplatte gelötet. In den Zwischenräumen befand sich Metallabrieb, außerdem war die Oberfläche der Pads und der Kontaktfeder des Wahlschalters recht stark abgenutzt. Außer der Entfernung des Abriebs habe ich nichts weiter unternommen. Eventuell lassen sich die Pads chemisch vergolden, alles andere ist bei der starken mechanischen Belastung und bei der Korrosionsgefahr durch Luftsauerstoff wohl Augenwischerei. Hier fehlt mir die Erfahrung. Die Reinigung hat aber eine erhebliche Verbesserung gebracht.
Hier sind einige Bilder des Eingangsverstärkers:

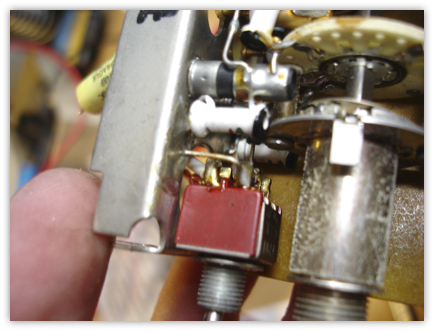

Die roten Kippschalter für AC/DC/Gnd-Kopplung wurden erneuert.
Der Hauptschalter:
Gebrochene Teile der Schnappmechanik haben verhindert, dass sich das Gerät einschalten ließ (bzw. eingeschalten bleibt). Mit den Mechanikbröseln war beim besten Willen nichts mehr anzufangen und die fehlende Speziallampe der Knopfbeleuchtung machte die Entscheidung leicht: Der originale Schalter wurden gegen einen ausgeschlachteten Schalter - allerdings ohne Druckknopfbeleuchtung - getauscht.
